Motor Elektrim EM160M-4 11kW 4 Cực Chân Đế B3

Mã: EM160M-4

Giá: 10,737,000 đ
(chưa có VAT)

Chat Zalo

THÔNG TIN SẢN PHẨM

1. Giới thiệu và thông tin thương hiệu

Elektrim Techtop và tiêu chuẩn chất lượng

Động cơ Elektrim trong tài liệu mang nhận diện Elektrim Techtop. Doanh nghiệp Elektrim Techtop Motors Pte Ltd có địa chỉ tại Singapore và công bố các dòng động cơ đáp ứng tiêu chuẩn IEC, NEMA liên quan. Địa chỉ doanh nghiệp không đồng nghĩa với nước sản xuất của từng sản phẩm; xuất xứ lô hàng cần được xác nhận bằng nhãn máy và chứng từ CO. Elektrim Techtop Motors Ptd Ltd

IEC 60034 là bộ tiêu chuẩn liên quan đến máy điện quay. Tuy nhiên, ảnh EM160M-4 chưa thể hiện tuyên bố hoặc chứng nhận IEC 60034 riêng cho model này. Khi mua hàng, nên yêu cầu tài liệu xác nhận phù hợp tiêu chuẩn thay vì chỉ dựa vào tên thương hiệu.

Đặc điểm của model EM160M-4

Với công suất 11 kW và mômen định mức 72 N·m, động cơ Elektrim EM160M-4 phù hợp để xem xét cho nhiều hệ truyền động thông dụng. Thiết kế TEFC sử dụng kết cấu kín và quạt làm mát bên ngoài; kiểu chân đế B3 hỗ trợ bố trí motor trên bệ máy.

Người đang tìm motor Elektrim 11kW có thể đối chiếu thông số của model này với yêu cầu tải, nguồn điện và không gian lắp đặt.

2. Bảng thông số kỹ thuật

Thuộc tính	Giá trị
Thương hiệu	Elektrim Techtop
Model	EM160M-4
Công suất định mức	11 kW
Công suất quy đổi theo tài liệu	15 HP
Tần số	50 Hz
Số cực	4 cực
Tốc độ định mức	1.460 vòng/phút
Cấp hiệu suất	IE1
Hiệu suất định mức	87,60%
Kết cấu làm mát	TEFC
Kiểu lắp đặt	B3 – chân đế
Dòng đầy tải tại 380 V	22,71 A
Dòng đầy tải tại 400 V	21,58 A
Dòng đầy tải tại 415 V	20,80 A
Hệ số công suất	0,84
Mômen định mức	72,00 N·m
Tỷ số TST/TN	2,2
Tỷ số Tmin/TN, theo ký hiệu trên ảnh	2,3
Tỷ số dòng khóa rôto IST/IFL	7
Mômen quán tính J	0,103 kg·m²
Mức công suất âm LW	73 dB(A)
Khối lượng tịnh	100 kg
Chiều cao tâm trục H	160 mm
Đường kính trục D	42 mm
Chiều dài đầu trục E	110 mm
Kích thước then F × G	12 × 37 mm
Khoảng cách lỗ chân đế A × B	254 × 210 mm
Lỗ bắt chân đế K	4 lỗ Ø14,5 mm
Chiều dài tổng thể L	608 mm
Kích thước AB / AC	314 / 314 mm
Ren đầu trục DH	M16 × 36
Ren đầu vào dây KK	M32 × 1,5

3. Thành phần cấu tạo

Bộ phận	Chất liệu
Vỏ động cơ	Gang đúc
Stato	Tôn silic và dây đồng
Rôto	Thép kỹ thuật điện, nhôm đúc
Trục	Thép hợp kim
Ổ bi	Thép chịu lực
Nắp trước/sau	Gang đúc
Cánh quạt	Nhựa kỹ thuật
Hộp cực	Kim loại
Sơn phủ bề mặt	Sơn tĩnh điện

4. Ưu điểm

Động cơ Elektrim EM160M-4 có các đặc điểm đáng chú ý:

Công suất 11 kW đáp ứng nhiều nhu cầu truyền động công nghiệp.
Mômen định mức 72 N·m hỗ trợ đối chiếu khả năng kéo tải.
Cấu hình 4 cực phù hợp nhiều cơ cấu truyền động thông dụng.
Kiểu lắp B3 thuận tiện bố trí trên bệ máy và căn chỉnh truyền động.
Kết cấu TEFC hỗ trợ làm mát bằng quạt bên ngoài.

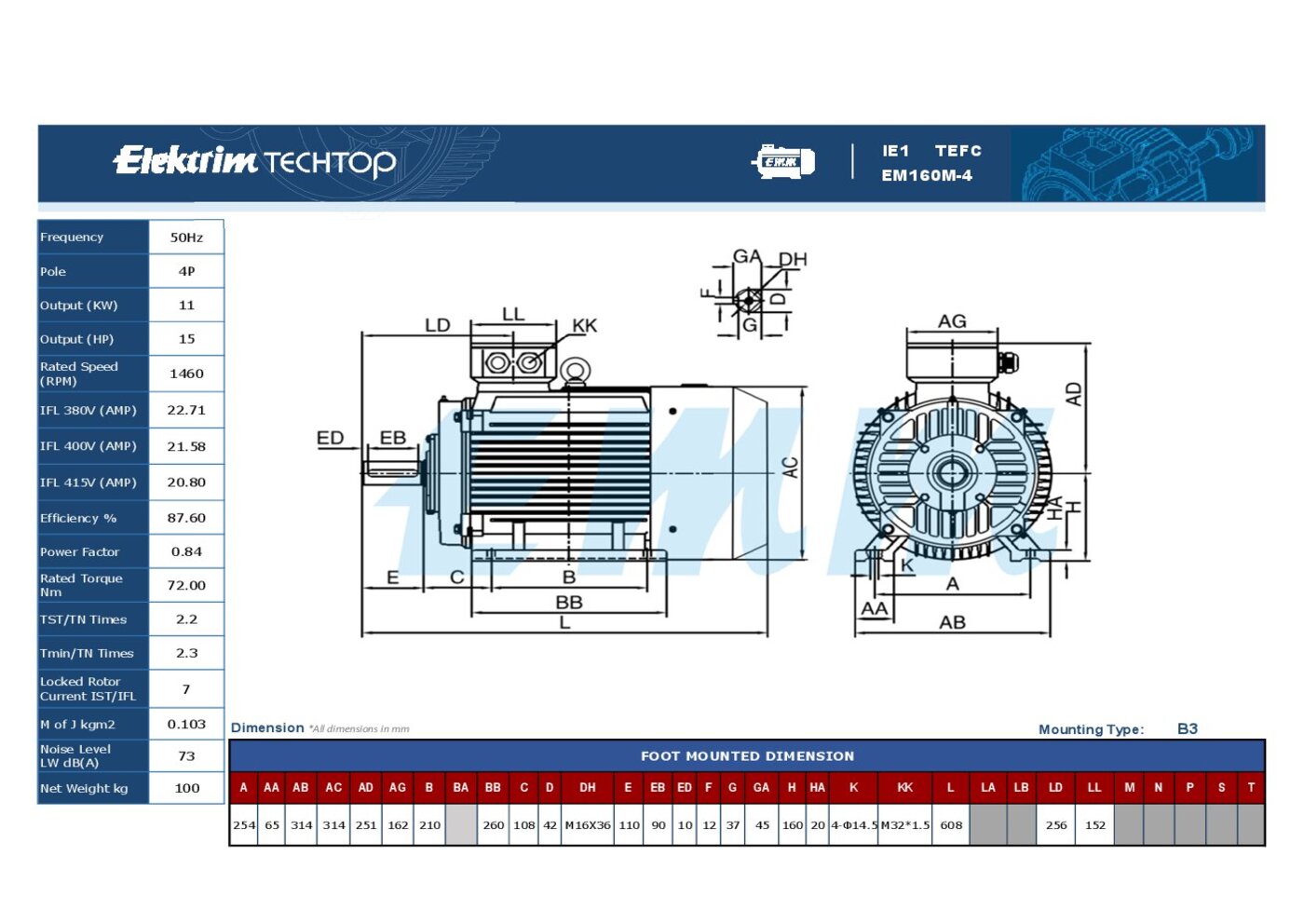

Bản vẽ thể hiện kích thước trục, chân đế và lỗ bắt bulông.
Thông số dòng điện tại ba mức điện áp hỗ trợ lựa chọn thiết bị điện phù hợp.

Sản phẩm được tài liệu ghi nhận ở cấp IE1; không nên quảng cáo thành motor IE2 hoặc IE3. Với người tìm motor Elektrim 15HP, việc so sánh hiệu suất và chi phí vận hành giúp lựa chọn phù hợp hơn.
