Motor Elektrim EM160MB-2 15 KW 2 Cực Chân Đế B3

Mã: EM160MB-2

Giá: 11,277,000 đ
(chưa có VAT)

Chat Zalo

THÔNG TIN SẢN PHẨM

1. Giới thiệu sản phẩm và thương hiệu

Thương hiệu và nguồn gốc

Elektrim Techtop có trụ sở khu vực tại Singapore, hình thành từ Elektrim Motors & Machinery vào năm 1981. Theo thông tin của hãng, sản phẩm được thiết kế tại châu Âu và lắp ráp tại Singapore. Xuất xứ của lô hàng cung cấp cần đối chiếu với nhãn máy và chứng từ CO. Elektrim Techtop Motors Ptd Ltd

Dòng motor Elektrim phục vụ nhiều lĩnh vực như bơm nước, quạt công nghiệp và máy móc sản xuất. Với model EM160MB-2, công suất 20 HP và kiểu chân đế B3 là những yếu tố chính cần kiểm tra khi lựa chọn.

Tiêu chuẩn và đặc điểm kỹ thuật

Elektrim công bố các dòng động cơ đáp ứng tiêu chuẩn IEC hoặc NEMA. Tuy nhiên, bản vẽ đính kèm chưa ghi chứng nhận IEC 60034 riêng cho model này; hồ sơ tuân thủ cần được xác nhận khi đặt hàng. Elektrim Techtop Motors Ptd Ltd

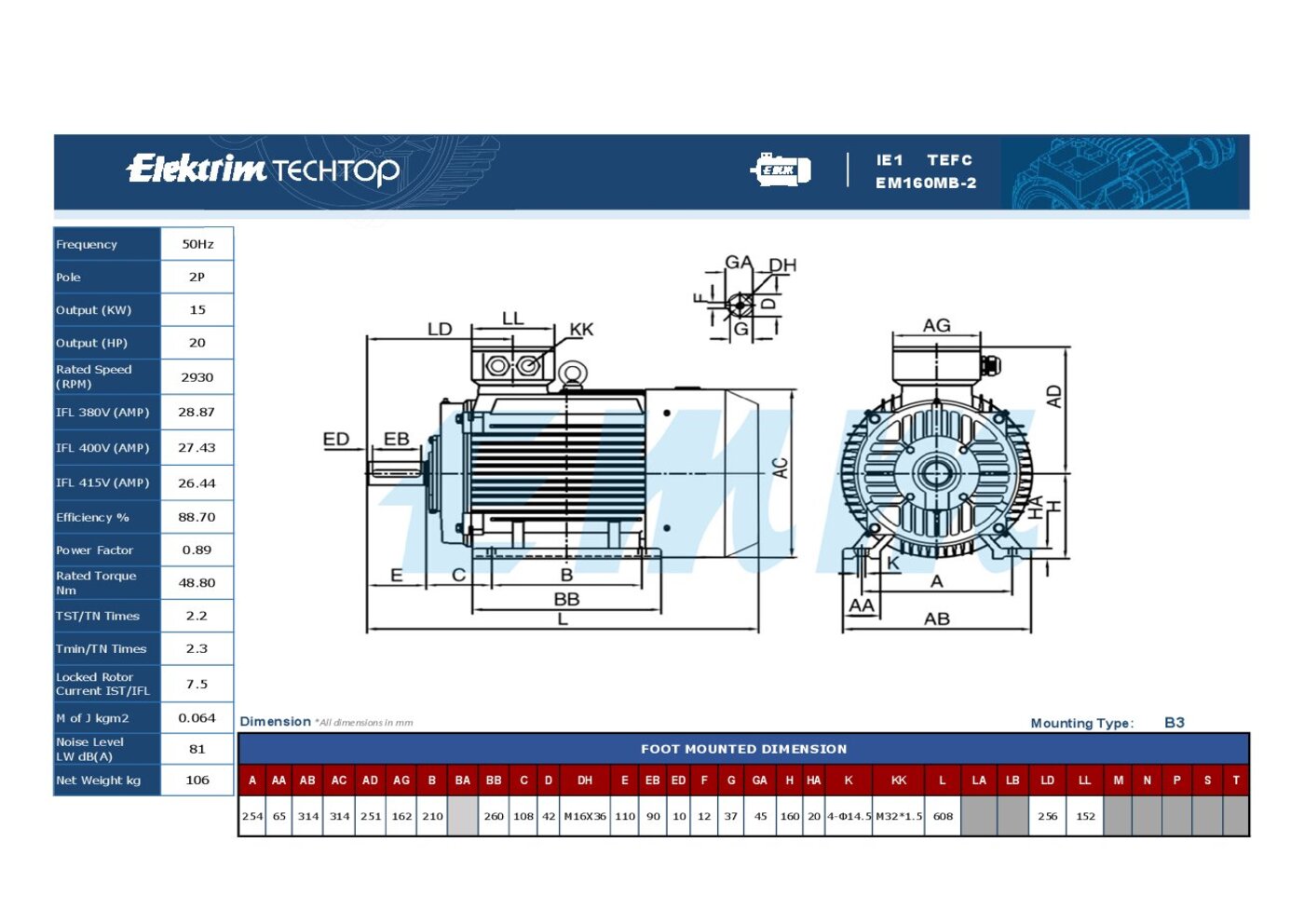

Bản vẽ xác định cấp hiệu suất IE1, hiệu suất định mức 88,70% và kết cấu TEFC, tức động cơ kín được làm mát bằng quạt ngoài. Đây là các thông tin cần phân biệt khi so sánh motor Elektrim 20HP với phiên bản khác.

2. Bảng thông số kỹ thuật

Thuộc tính	Giá trị
Thương hiệu	Elektrim Techtop
Model	EM160MB-2
Công suất	15 kW
Công suất quy đổi	20 HP
Số cực	2 cực
Tần số	50 Hz
Tốc độ định mức	2.930 vòng/phút
Dòng định mức tại 380 V	28,87 A
Dòng định mức tại 400 V	27,43 A
Dòng định mức tại 415 V	26,44 A
Cấp hiệu suất	IE1
Hiệu suất định mức	88,70%
Hệ số công suất	0,89
Mômen định mức	48,80 N·m
Tỷ số mômen khởi động TST/TN	2,2
Tỷ số Tmin/TN theo bản vẽ	2,3
Tỷ số dòng khóa rôto IST/IFL	7,5
Mômen quán tính J	0,064 kg·m²
Mức công suất âm Lw	81 dB(A)
Khối lượng tịnh	106 kg
Phương pháp làm mát	TEFC
Kiểu lắp đặt	B3 – chân đế
Chiều cao tâm trục H	160 mm
Đường kính trục D	42 mm
Chiều dài đầu trục E	110 mm
Khoảng cách tâm lỗ chân đế A × B	254 × 210 mm
Lỗ bắt chân đế K	4 lỗ Ø14,5 mm
Chiều dài tổng thể L	608 mm
Bề rộng chân đế AB	314 mm
Then F × G	12 × 37 mm
Ren đầu trục DH	M16 × 36
Ren đầu vào cáp KK	M32 × 1,5

3. Thành phần cấu tạo

Bộ phận	Chất liệu
Vỏ động cơ	Gang đúc
Stato	Tôn silic và dây đồng
Rôto	Thép kỹ thuật điện, nhôm đúc
Trục	Thép hợp kim
Ổ bi	Thép chịu lực
Nắp trước/sau	Gang đúc
Cánh quạt	Nhựa kỹ thuật
Hộp cực	Kim loại
Sơn phủ bề mặt	Sơn tĩnh điện

4. Ưu điểm

Các đặc điểm đáng chú ý của motor Elektrim EM160MB-2:

Công suất 15 kW: đáp ứng những hệ truyền động có yêu cầu công suất tương ứng.
Thiết kế 2 cực: phù hợp với thiết bị cần tốc độ quay cao; động cơ Elektrim 2 cực này có tốc độ định mức 2.930 vòng/phút tại 50 Hz.
Chân đế B3: thuận tiện bố trí trên bệ máy và kết nối với cơ cấu truyền động.
Làm mát TEFC: quạt ngoài hỗ trợ tản nhiệt qua bề mặt thân động cơ.
Thông số lắp đặt rõ ràng: hỗ trợ kiểm tra khả năng thay thế trước khi mua.
Có dữ liệu dòng điện và mômen: tạo cơ sở tính toán nguồn cấp, khởi động và bảo vệ.
