MOTOR ELEKTRIM EM112M-4 4KW 4 CỰC CHÂN ĐẾ B3

Mã: EM112M-4

Giá: 4,590,000 đ
(chưa có VAT)

Chat Zalo

THÔNG TIN SẢN PHẨM

Động cơ Elektrim 4kW EM112M-4, 4 cực, chân đế B3

1. Giới thiệu sản phẩm và thương hiệu

Động cơ Elektrim 4kW EM112M-4 là lựa chọn cho hệ thống truyền động cần công suất 4 kW, tương đương 5,5 HP theo bảng thông số của hãng. Động cơ Elektrim 4kW có thiết kế 4 cực, tần số 50 Hz, kiểu lắp chân đế B3 và kết cấu TEFC: động cơ kín, làm mát bằng quạt bên ngoài.

Với mô-men định mức 26,50 N·m và tốc độ định mức 1.440 vòng/phút, mẫu motor Elektrim EM112M-4 phù hợp để xem xét cho các bộ truyền động công nghiệp có tải và tốc độ tương ứng. Việc lựa chọn cần dựa trên yêu cầu của máy, điều kiện khởi động và kích thước lắp đặt thực tế.

Thương hiệu, xuất xứ và tiêu chuẩn

Elektrim Techtop có trụ sở tại Singapore. Theo giới thiệu của hãng, động cơ được thiết kế tại châu Âu và lắp ráp tại Singapore. Xuất xứ của sản phẩm giao thực tế cần đối chiếu với chứng nhận xuất xứ CO của lô hàng. www.elektrim-techtop.com

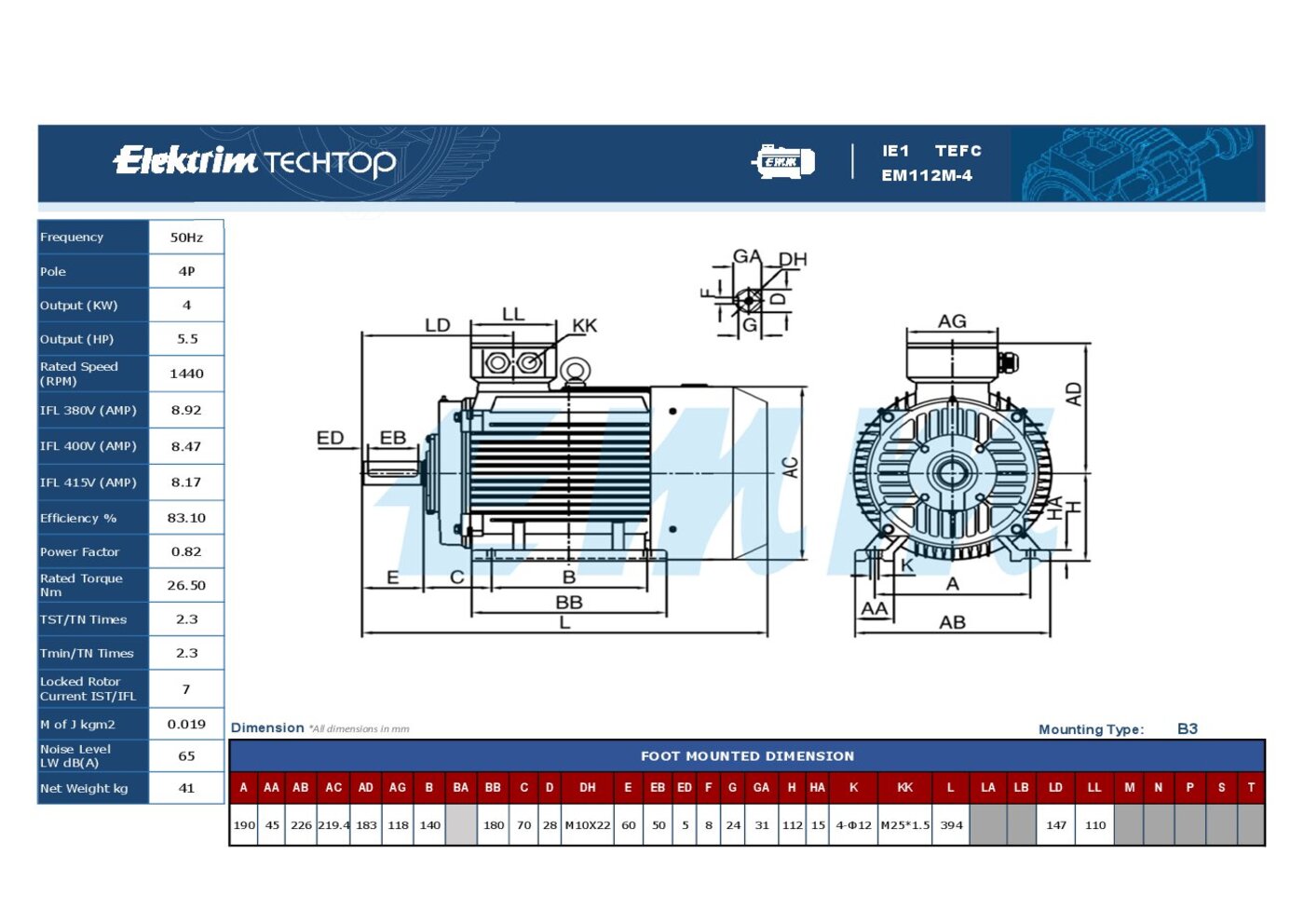

Hãng công bố dòng động cơ tuân thủ tiêu chuẩn IEC. Khi mua động cơ Elektrim 4kW, khách hàng có thể yêu cầu hồ sơ xác nhận IEC 60034 về máy điện quay và báo cáo thử nghiệm tương ứng. Bản vẽ đính kèm không thể hiện chứng nhận riêng của model, vì vậy hồ sơ chất lượng cần được kiểm tra cùng sản phẩm. www.elektrim-techtop.com

2. Bảng thông số kỹ thuật

Thuộc tính	Giá trị
Thương hiệu	Elektrim Techtop
Model	EM112M-4
Công suất đầu ra	4 kW
Công suất theo bảng hãng	5,5 HP
Tần số	50 Hz
Số cực	4P
Kiểu lắp đặt	B3 – chân đế
Kiểu làm mát	TEFC
Cấp hiệu suất	IE1
Hiệu suất	83,10%
Hệ số công suất	0,82
Dòng đầy tải tại 380 V	8,92 A
Dòng đầy tải tại 400 V	8,47 A
Dòng đầy tải tại 415 V	8,17 A
Mô-men định mức	26,50 N·m
Tỷ số TST/TN	2,3 lần
Tỷ số Tmin/TN	2,3 lần
Tỷ số dòng khóa rotor IST/IFL	7 lần
Mô-men quán tính J	0,019 kg·m²
Mức ồn LW	65 dB(A)
Khối lượng tịnh	41 kg
Chiều cao tâm trục H	112 mm
Đường kính trục D	28 mm
Chiều dài đầu trục E	60 mm
Khoảng cách tâm lỗ chân đế A × B	190 × 140 mm
Lỗ bắt chân đế K	4 lỗ Ø12 mm
Chiều dài tổng thể L	394 mm
Kích thước AC	219,4 mm
Ren đầu trục DH	M10 × 22
Ren đầu vào cáp KK	M25 × 1,5

3. Thành phần cấu tạo

Bộ phận	Chất liệu
Vỏ động cơ	Gang đúc
Stato	Thép kỹ thuật điện
Dây quấn stato	Đồng cách điện
Rôto lồng sóc	Nhôm đúc
Trục động cơ	Thép hợp kim
Nắp trước/sau	Gang đúc
Cánh quạt làm mát	Nhựa kỹ thuật
Hộp cực	Kim loại
Vòng bi	Thép chịu lực

4. Ưu điểm

Động cơ Elektrim 4kW có bộ thông số điện và kích thước rõ ràng, thuận tiện đối chiếu khi thiết kế hoặc thay thế.
Công suất 4 kW cùng mô-men 26,50 N·m hỗ trợ lựa chọn bộ truyền phù hợp với tải.
Thiết kế TEFC có quạt ngoài hỗ trợ làm mát khi vận hành đúng điều kiện.
Kiểu B3 thuận tiện bố trí trên bệ máy có kích thước tương ứng.
Ba mức dòng đầy tải được công bố giúp đối chiếu với nguồn điện và bảo vệ động cơ.
động cơ điện 3 pha 4kW dạng IE1 là phương án cần cân nhắc theo yêu cầu hiệu suất của dự án; không nên mô tả là cấp hiệu suất cao.

5. Ứng dụng kỹ thuật thực tiễn

Bơm nước công nghiệp có điểm làm việc phù hợp với công suất và tốc độ của động cơ.
Quạt thông gió, quạt hút kết hợp truyền động trực tiếp hoặc bộ truyền được tính toán.
Băng tải sử dụng hộp giảm tốc phù hợp với tốc độ và mô-men đầu ra cần thiết.
Máy trộn có tải khởi động và chế độ vận hành nằm trong khả năng hệ truyền động.
Máy gia công và thiết bị sản xuất cần motor 4kW 4 cực với kích thước lắp tương ứng.
