Motor Elektrim EM160MA-2 11kW 2 Cực Chân Đế B3

Mã: EM160MA-2

Giá: 10,368,000 đ
(chưa có VAT)

THÔNG TIN SẢN PHẨM

Giới thiệu sản phẩm và thương hiệu

Motor Elektrim EM160MA-2 là động cơ công suất 11 kW, tương đương 15 HP, cấu hình 2 cực và tần số 50 Hz. Sản phẩm sử dụng kết cấu TEFC, thân kín làm mát bằng quạt ngoài, kết hợp chân đế B3 để bố trí trên bệ máy.

Elektrim Techtop có trụ sở khu vực tại Singapore và lịch sử hoạt động từ năm 1981. Theo công bố của hãng, sản phẩm được thiết kế tại châu Âu và lắp ráp tại Singapore. Xuất xứ của thiết bị giao thực tế được xác nhận theo chứng từ đi kèm.

Dòng động cơ cảm ứng của hãng được công bố phù hợp tiêu chuẩn IEC. Đối với yêu cầu nghiệm thu theo IEC 60034, hồ sơ áp dụng cho đúng model và lô hàng cần được kiểm tra trước khi đặt mua.

Nếu bạn đang lựa chọn động cơ điện 3 pha 11kW, phiên bản này cung cấp thông số điện và kích thước cơ khí cụ thể để đối chiếu với hệ thống hiện có.

Bảng thông số kỹ thuật

Thuộc tính	Giá trị
Thương hiệu	Elektrim Techtop
Model	EM160MA-2
Công suất	11 kW
Công suất quy đổi	15 HP
Số cực	2 cực
Tần số	50 Hz
Cấp hiệu suất	IE1
Kết cấu làm mát	TEFC
Kiểu lắp đặt	B3 – chân đế
Tốc độ định mức	2.930 vòng/phút
Dòng đầy tải tại 380 V	21,44 A
Dòng đầy tải tại 400 V	20,37 A
Dòng đầy tải tại 415 V	19,63 A
Hiệu suất	87,60%
Hệ số công suất	0,89
Mô-men định mức	35,80 N·m
Tỷ số TST/TN	2,2
Tỷ số Tmin/TN	2,3
Tỷ số dòng khóa rôto IST/IFL	7,5
Mô-men quán tính J	0,051 kg·m²
Mức công suất âm Lw	81 dB(A)
Khối lượng tịnh	104 kg
Chiều cao tâm trục H	160 mm
Đường kính trục D	42 mm
Chiều dài đầu trục E	110 mm
Bề rộng then F	12 mm
Khoảng cách lỗ chân đế A × B	254 × 210 mm
Lỗ chân đế K	4 lỗ Ø14,5 mm
Chiều dài tổng thể L	608 mm
Bề rộng chân đế AB	314 mm
Ren đầu trục DH	M16 × 36
Ren cổng cáp KK	M32 × 1,5

Thành phần cấu tạo

Bộ phận	Chất liệu
Vỏ động cơ	Gang đúc
Stato	Tôn silic và dây đồng
Rôto	Thép kỹ thuật điện, nhôm đúc
Trục	Thép hợp kim
Ổ bi	Thép chịu lực
Nắp trước/sau	Gang đúc
Cánh quạt	Nhựa kỹ thuật
Hộp cực	Kim loại
Sơn phủ bề mặt	Sơn tĩnh điện

Ưu điểm

Motor Elektrim EM160MA-2 hỗ trợ quá trình lựa chọn và bố trí thiết bị nhờ các đặc điểm sau:

Công suất 11 kW đáp ứng nhiều nhu cầu truyền động công nghiệp có tải phù hợp.
Cấu hình 2 cực phù hợp thiết bị cần tốc độ quay cao.
Chân đế B3 thuận tiện bố trí trên bệ máy nằm ngang.
Kết cấu TEFC sử dụng quạt ngoài để hỗ trợ tản nhiệt.
Có dòng đầy tải tương ứng ba mức điện áp để đối chiếu nguồn cấp.

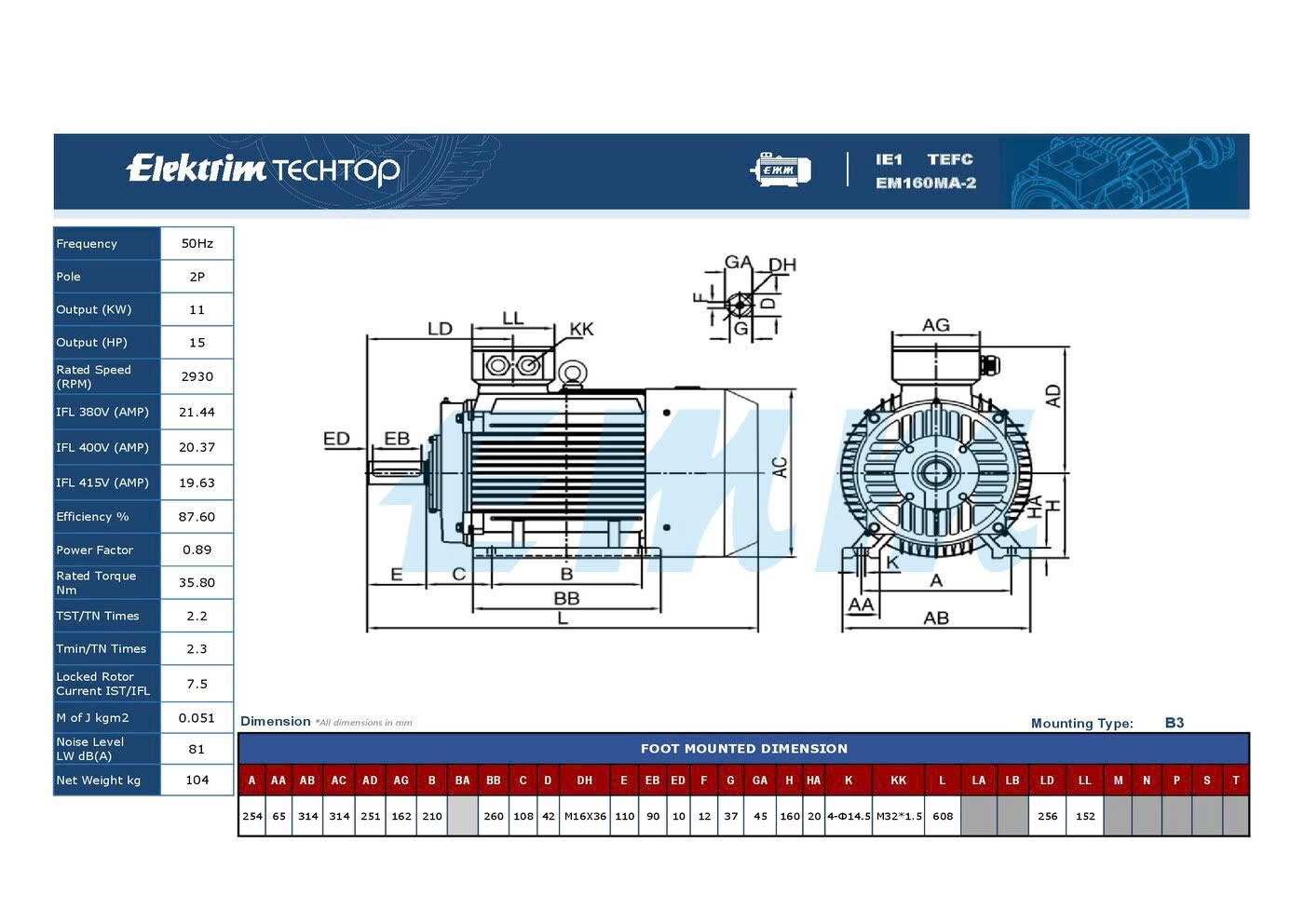

Bản vẽ nêu rõ kích thước trục và chân đế, hỗ trợ kiểm tra khả năng thay thế.
Hiệu suất và mô-men được công bố, thuận tiện so sánh phương án truyền động.

Ứng dụng kỹ thuật thực tiễn

Motor Elektrim có thể được xem xét cho các ứng dụng sau, khi công suất, tốc độ và đặc tính tải phù hợp:

Bơm ly tâm: dẫn động bơm cấp nước, tuần hoàn hoặc phục vụ sản xuất.
Quạt công nghiệp: truyền động quạt thông gió, hút khí và cấp khí.
Băng tải qua hộp giảm tốc: đáp ứng yêu cầu tốc độ và mô-men tại đầu ra.
Máy công nghiệp: dẫn động qua khớp nối hoặc bộ truyền được tính toán phù hợp.
Thay thế động cơ hiện hữu: đối chiếu công suất, số cực, trục và vị trí chân đế.
