Motor Elektrim EM160L-4 15kW 4 cực chân đế B3

Mã: EM160L-4

Giá: 12,564,000 đ
(chưa có VAT)

THÔNG TIN SẢN PHẨM

Giới thiệu sản phẩm và thương hiệu Elektrim

Motor Elektrim EM160L-4 là động cơ công suất 15 kW, tương đương 20 HP, có 4 cực và sử dụng kiểu lắp chân đế B3. Thiết kế TEFC — vỏ kín, làm mát bằng quạt ngoài — phù hợp với nhiều hệ thống truyền động công nghiệp khi được lựa chọn đúng tải và điều kiện vận hành.

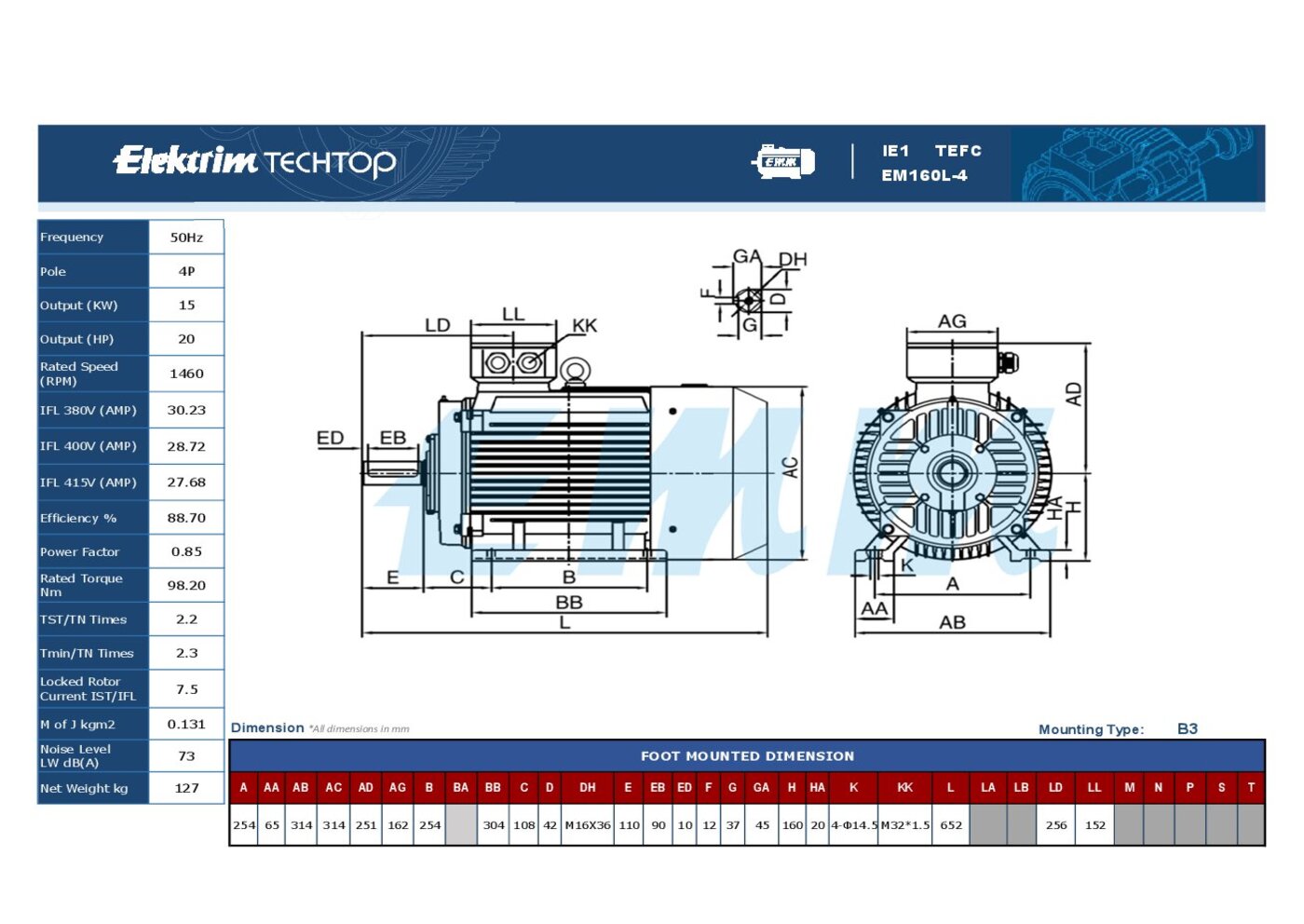

Với mô-men định mức 98,20 N·m, động cơ Elektrim 15kW là lựa chọn để xem xét cho máy bơm, quạt công nghiệp, máy trộn và các cụm truyền động cơ khí. Bản vẽ cung cấp thông số điện cùng kích thước lắp đặt, giúp doanh nghiệp đối chiếu trước khi mua mới hoặc thay thế động cơ hiện hữu.

Thương hiệu, xuất xứ và tiêu chuẩn

Elektrim có lịch sử hoạt động từ năm 1981 và trụ sở khu vực tại Singapore. Theo thông tin chính thức của hãng, các động cơ được thiết kế tại châu Âu và lắp ráp tại Singapore. Xuất xứ của sản phẩm giao thực tế cần được đối chiếu với nhãn máy và chứng từ của lô hàng. Elektrim Techtop Motors Ptd Ltd

Hãng công bố dòng động cơ EMM phù hợp tiêu chuẩn IEC. Đối với yêu cầu hồ sơ đạt IEC 60034 của model cụ thể, khách hàng nên đối chiếu tài liệu kỹ thuật và chứng nhận đi kèm khi đặt hàng. Ảnh đính kèm xác định phiên bản này thuộc cấp hiệu suất IE1, với hiệu suất định mức 88,70%. Elektrim Techtop Motors Ptd Ltd

Bảng thông số kỹ thuật

Thuộc tính	Giá trị
Thương hiệu	Elektrim Techtop
Model	EM160L-4
Công suất	15 kW
Công suất theo HP	20 HP
Tần số	50 Hz
Số cực	4 cực
Tốc độ định mức	1.460 vòng/phút
Kiểu làm mát	TEFC
Cấp hiệu suất	IE1
Hiệu suất định mức	88,70%
Hệ số công suất	0,85
Dòng đầy tải tại 380 V	30,23 A
Dòng đầy tải tại 400 V	28,72 A
Dòng đầy tải tại 415 V	27,68 A
Mô-men định mức	98,20 N·m
Tỷ số TST/TN	2,2 lần
Tỷ số Tmin/TN, theo ký hiệu trên ảnh	2,3 lần
Tỷ số dòng khóa rôto IST/IFL	7,5 lần
Mô-men quán tính	0,131 kg·m²
Mức công suất âm LW	73 dB(A)
Khối lượng tịnh	127 kg
Kiểu lắp đặt	B3 — chân đế
Chiều cao tâm trục H	160 mm
Chiều dài tổng thể L	652 mm
Đường kính trục D	42 mm
Chiều dài đầu trục E	110 mm
Chiều rộng then F	12 mm
Khoảng cách tâm lỗ chân đế A × B	254 × 254 mm
Lỗ bắt chân đế K	4 lỗ Ø14,5 mm
Ren đầu trục DH	M16 × 36
Ren cửa vào cáp KK	M32 × 1,5

Thành phần cấu tạo

Bộ phận	Chất liệu
Vỏ động cơ	Gang đúc
Stato	Tôn silic và dây đồng
Rôto	Thép kỹ thuật điện và nhôm đúc
Trục	Thép
Ổ bi	Thép ổ lăn
Nắp trước và sau	Gang đúc
Cánh quạt	Nhựa kỹ thuật hoặc kim loại
Hộp cực	Kim loại
Lớp phủ bề mặt	Sơn bảo vệ

Ưu điểm của motor Elektrim EM160L-4

Công suất 15 kW: cung cấp khả năng truyền động cho nhiều thiết bị sản xuất có yêu cầu công suất tương ứng.
Mô-men định mức 98,20 N·m: là cơ sở đối chiếu với mô-men tải khi lựa chọn động cơ.
Thiết kế TEFC: sử dụng quạt ngoài để hỗ trợ tản nhiệt qua bề mặt vỏ.
Chân đế B3: thuận tiện bố trí trên bệ máy và ghép với các bộ truyền phù hợp.
Kích thước lắp đặt rõ ràng: hỗ trợ kiểm tra đầu trục, tâm lỗ và không gian bố trí trước khi thi công.
Thông số dòng điện đầy đủ: giúp lựa chọn thiết bị đóng cắt và bảo vệ phù hợp với nguồn cấp thực tế.
Cấp hiệu suất được xác định: IE1, hiệu suất 88,70%, thuận tiện so sánh với yêu cầu của dự án.

Ứng dụng kỹ thuật thực tiễn

Motor Elektrim EM160L-4 có thể được xem xét cho các ứng dụng dưới đây sau khi kiểm tra đặc tính tải:

Máy bơm nước: truyền động cho bơm cấp nước, tuần hoàn hoặc bơm phục vụ sản xuất.
Quạt công nghiệp: vận hành quạt thông gió, hút khí và các hệ thống trao đổi không khí.
Máy trộn: dẫn động cơ cấu khuấy, phối trộn thông qua bộ truyền thích hợp.
Băng tải: kết hợp hộp giảm tốc để đáp ứng tốc độ và mô-men tại đầu ra.
Máy nén khí: sử dụng khi công suất và yêu cầu khởi động của cụm máy phù hợp.
Máy móc sản xuất: truyền động cho các cơ cấu cơ khí trong dây chuyền công nghiệp.
