Trang chủ » MOTOR ELEKTRIM EM160L-2 18,5KW 2 CỰC CHÂN ĐẾ B3

MOTOR ELEKTRIM EM160L-2 18,5KW 2 CỰC CHÂN ĐẾ B3

Mã: EM160L-2

Giá: 12,834,000 đ
(chưa có VAT)

Chat Zalo

THÔNG TIN SẢN PHẨM

1. Giới thiệu sản phẩm và thương hiệu

Thông tin thương hiệu, nguồn gốc và tiêu chuẩn

Elektrim Techtop có trụ sở khu vực tại Singapore, tiền thân là Elektrim Motors & Machinery thành lập năm 1981. Hãng cung cấp động cơ AC cho nhiều ngành công nghiệp và công bố sản phẩm tuân thủ các tiêu chuẩn IEC hoặc NEMA. Elektrim Techtop Motors Ptd Ltd

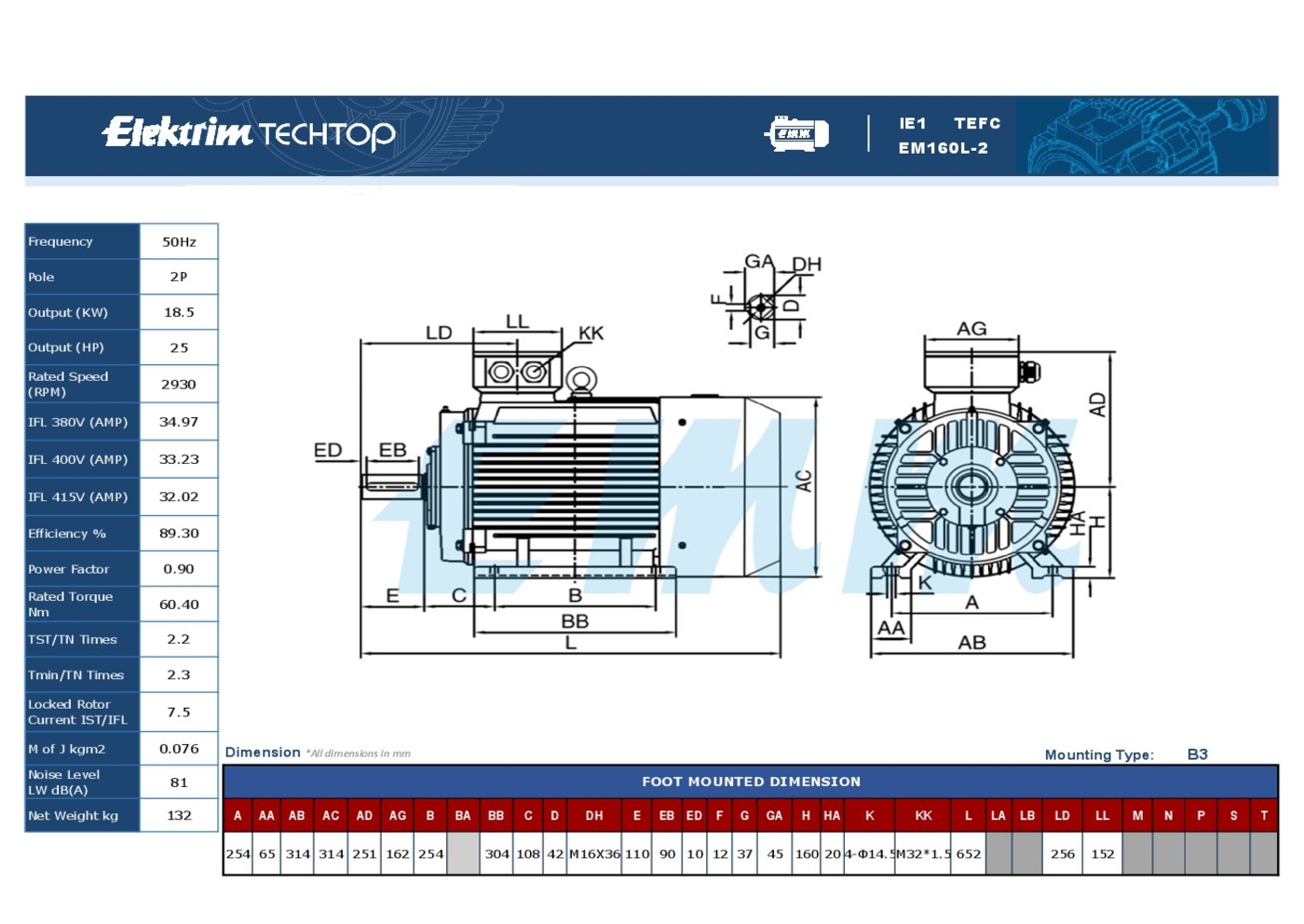

Khi lựa chọn motor Elektrim, cần phân biệt thông tin thương hiệu với xuất xứ sản xuất của từng lô hàng. Bản vẽ đính kèm không ghi nước sản xuất; thông tin này cần đối chiếu nhãn máy và chứng từ xuất xứ.

IEC 60034 là bộ tiêu chuẩn cần đối chiếu trong hồ sơ kỹ thuật động cơ điện quay. Tuy nhiên, ảnh hiện tại không thể hiện chứng nhận IEC 60034 riêng cho model này; người mua nên yêu cầu tài liệu xác nhận khi hồ sơ dự án cần tiêu chuẩn cụ thể.

Đặc điểm model EM160L-2

Thuộc nhóm động cơ điện 3 pha 18.5kW, model này có cấp hiệu suất IE1 và hiệu suất định mức 89,30% theo bảng thông số. Thiết kế chân đế giúp cố định động cơ trên bệ, trong khi các kích thước trục và lỗ chân hỗ trợ kiểm tra khả năng thay thế.

2. Bảng thông số kỹ thuật

Thuộc tính	Giá trị
Nhãn hàng	Elektrim Techtop
Model	EM160L-2
Công suất định mức	18,5 kW
Công suất theo HP	25 HP
Số cực	2P
Tần số	50 Hz
Cấp hiệu suất	IE1
Kết cấu làm mát	TEFC – kín, làm mát bằng quạt ngoài
Kiểu lắp	B3 – chân đế
Tốc độ định mức	2.930 vòng/phút
Dòng định mức tại 380 V	34,97 A
Dòng định mức tại 400 V	33,23 A
Dòng định mức tại 415 V	32,02 A
Hiệu suất	89,30%
Hệ số công suất	0,90
Mô-men định mức	60,40 Nm
Tỷ số TST/TN	2,2
Tỷ số Tmin/TN, theo ký hiệu trên ảnh	2,3
Tỷ số dòng khóa rôto IST/IFL	7,5
Mô-men quán tính	0,076 kg·m²
Mức công suất âm LW	81 dB(A)
Khối lượng tịnh	132 kg
Chiều cao tâm trục H	160 mm
Đường kính trục D	42 mm
Chiều dài đầu trục E	110 mm
Kích thước then F × G	12 × 37 mm
Kích thước GA	45 mm
Lỗ ren đầu trục DH	M16 × 36
Khoảng cách tâm lỗ chân A × B	254 × 254 mm
Lỗ bắt chân K	4 lỗ Ø14,5 mm
Kích thước AB / AC	314 / 314 mm
Kích thước AD / AG	251 / 162 mm
Kích thước AA / BB / C	65 / 304 / 108 mm
Kích thước EB / ED / HA	90 / 10 / 20 mm
Chiều dài tổng thể L	652 mm
Kích thước LD / LL	256 / 152 mm
Ren đầu vào cáp KK	M32 × 1,5

3. Thành phần cấu tạo

Bộ phận	Chất liệu
Vỏ động cơ	Gang đúc
Stato	Tôn silic và dây đồng
Rôto	Thép kỹ thuật điện, nhôm đúc
Trục	Thép hợp kim
Ổ bi	Thép chịu lực
Nắp trước/sau	Gang đúc
Cánh quạt	Nhựa kỹ thuật
Hộp cực	Kim loại
Sơn phủ bề mặt	Sơn tĩnh điện
